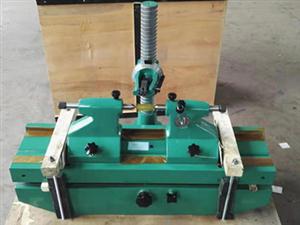

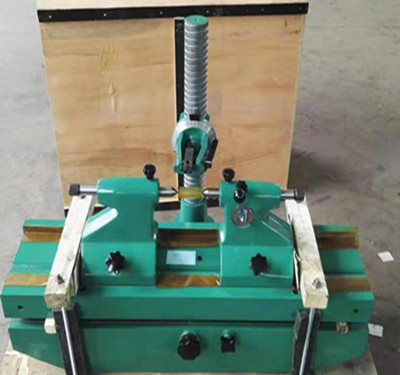

运昌齿轮跳动仪,跳动仪0.3-6-齿轮跳动仪0.3-6 高性价比！

1.DD300(M0.3-6)

仪器的主要技术规范：

被测齿轮模数范围：M0.3-6：0.3-6mm 被测工件最大直径：300mm

两顶针间最大距离： 418mm 测量支架转动范围：± 9 0° 指示表分度值：0.001mm

齿轮跳动检查仪的用途和原理:

齿轮跳动检查仪可对具有中心孔的带轴内外啮合圆柱齿轮、圆锥齿轮、蜗轮和蜗杆的齿 圈径向跳动和端面跳进行测定 （被测齿轮等如不带轴，用户自制具有中心孔的中心轴 ） 。齿 轮跳动检查仪也可对具有中心孔的圆柱和圆锥的径向和端面跳动进行测定。

原理

齿圈的径向跳动△ Fr 为测头相对于齿轮轴线的最大变动量。为此，齿圈径向跳动的检 查是具有原始齿条齿形的测量头进行。检查时，将被检齿轮固定在仪器两顶针间，把具有原 始齿条齿形的测量头，依次，插入齿轮的齿间内，在齿轮转一转范围内，测头相对齿轮轴线 的最大变动量即为△ Fr。
